Hur används EU-standardkablar utan mantlar med enkel kärna i moderna elsystem?

Elektriska ledningar inuti styrskåp, distributionscentraler, maskiner och byggnadssystem kräver ofta kablar som kan dras effektivt genom begränsade utrymmen samtidigt som den elektriska isoleringen och konduktiviteten bibehålls stabil. Till skillnad från kablar med en extra yttermantel är kablar utan mantel med en kärna designade med en mer kompakt konstruktion, vilket gör dem lämpliga för många fasta ledningar och interna anslutningstillämpningar.

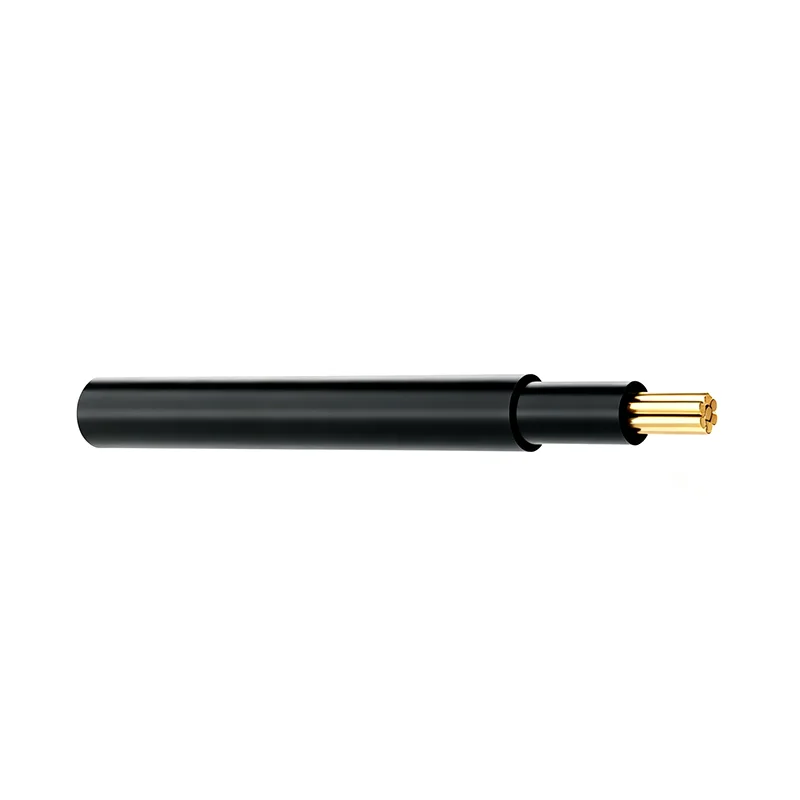

DeEU-standard enkelkärna, icke-mantlade kablarlevereras avLINSHENGär designade för europeisk standard elektriska lågspänningsapplikationer. Produktsortimentet använder syrefria kopparledare, stöder solida och tvinnade ledningskonfigurationer och finns med PVC eller skräddarsydda isoleringsmaterial. Den aktuella produktspecifikationen täcker ett märkspänningsområde på 450/750V och ledartvärsnitt från 1,5 mm² till 25 mm².

Varför är enkelkärniga kablar användbara för intern kabeldragning?

Effektiv routing i begränsade utrymmen

Elskåp och automationsutrustning innehåller många komponenter, terminaler, brytare, reläer och styrenheter. Ledningar måste ofta passera genom smala kanaler och följa specifika vägar mellan komponenter.

En konstruktion med en kärna gör enskilda ledningar lättare att dra och organisera. Installatörer kan ordna olika ledare efter skåpslayout istället för att hantera en större flerledarkabel där individuella anslutningar krävs.

Tydligare elektriska anslutningar

Enskilda ledare kan identifieras och dras separat, vilket kan förenkla anslutningsarbetet inuti fördelningscentraler och styrskåp. Korrekt märkning och organiserad färdväg kan också göra framtida inspektioner och underhåll effektivare.

Flexibel konfiguration

Olika kretsar kan kräva olika ledarstorlekar. En kabelserie med en kärna som täcker flera tvärsnitt gör att systemkonstruktörer kan välja ledarstorlek enligt gällande krav, installationsförhållanden och tillämpliga elektriska föreskrifter.

Var används dessa kablar vanligtvis?

Elstyrskåp

Styrskåp innehåller ett stort antal interna elanslutningar. Strömkretsar, styrkretsar, signalgränssnitt och komponentanslutningar kan kräva olika ledarstorlekar och routingvägar.

DeEU-standard enkelkärna, icke-mantlade kablarkan användas för kabeldragning i interna skåp där den tillämpliga installationsmetoden tillåter denna typ av kabel. Deras flexibla routingegenskaper kan hjälpa installatörer att skapa organiserade ledningsbanor inom begränsat skåputrymme.

Fördelningstavlor

Fördelningskort kräver tillförlitliga anslutningar mellan inkommande ström, kretsskyddsanordningar, kopplingsplintar och utgående kretsar. Enkelledare kan användas för interna anslutningar när vald kabeltyp och installationsmetod uppfyller kraven för elsystemet.

Industriell automationsutrustning

Industriella maskiner innehåller vanligtvis motorer, sensorer, styrkomponenter, reläer, PLC-system, kontaktorer och andra elektriska enheter. Ledningsarrangemanget måste anpassas till den fysiska layouten för dessa komponenter samtidigt som tillförlitliga elektriska anslutningar bibehålls.

LINSHENG-kablar kan appliceras på interna elektriska anslutningar i automationsutrustning och produktionsmaskiner där kabelspecifikationerna är lämpliga för driftsförhållandena.

Byggande av elsystem

Enkärnskablar av europeisk standard används också i lämpliga elektriska installationer för bostäder och kommersiella anläggningar, inklusive belysningskretsar, distributionsanslutningar och fasta interna ledningar.

Den faktiska tillämpningen bör alltid bestämmas av tillämpliga nationella installationsföreskrifter, kabeltyp, ledningsstorlek, spänningsklass, installationsmiljö och erforderlig skyddsmetod.

Vilka elektriska parametrar bör köpare kontrollera?

Ovanstående specifikationer bör behandlas som produktspecifika parametrar. För en viss installation bör köpare bekräfta tillämplig kabeltyp, ledarkonstruktion, isoleringsmaterial, temperaturklassificering och myndighetskrav innan beställning.

Hur påverkar ledarens storlek kabelval?

1,5 mm² för mindre kretsar

Tillvalet 1,5 mm² har ett maximalt ledarmotstånd på 12,1 Ω/km och kan övervägas för lämpliga applikationer med lägre strömledningar där installationskraven tillåter denna ledarstorlek.

2,5 mm² för allmänna elektriska anslutningar

2,5 mm²-versionen har ett maximalt ledarmotstånd på 7,41 Ω/km och anses vanligtvis för ett bredare spektrum av elektriska anslutningskrav. Den faktiska tillåtna strömmen beror på installationsmetod, omgivningstemperatur, gruppering, isolering och tillämpliga standarder.

4 mm² till 10 mm² för högre strömkrav

Alternativen 4 mm², 6 mm² och 10 mm² ger progressivt större ledartvärsnitt för applikationer som kräver större strömförande förmåga. Köpare bör beräkna den erforderliga ledarstorleken baserat på den faktiska belastningen och installationsförhållandena snarare än att välja enbart enligt nominell utrustningseffekt.

16 mm² och 25 mm² för större anslutningar

Tillvalen 16 mm² och 25 mm² finns tillgängliga för elsystem som kräver större ledare. För dessa applikationer bör spänningsfall, installationsmetod, omgivningstemperatur, ledargruppering och kortslutningsförhållanden beaktas vid val av kabel.

Vad är skillnaden mellan solida och strandade ledare?

Solida ledare

En solid ledare består av ett enda ledande element. Det kan tillhandahålla en relativt stabil struktur för fasta ledningar och anses vanligtvis där kabeln inte kräver frekvent rörelse.

Lämpligheten för en solid ledare beror på installationsmiljön, böjningskrav, terminaldesign och tillämplig kabelstandard.

Strandade ledare

En tvinnad ledare består av flera mindre ledningar kombinerade till en ledare. Denna konstruktion ger i allmänhet större flexibilitet än en solid ledare med samma tvärsnittsarea.

Strandade konfigurationer kan vara användbara när ledningar måste följa krökta rutter eller när installationsutrymme gör flexibilitet viktig.

Vad bör man tänka på när man installerar icke-mantlade kablar?

Skydd mot mekanisk skada

En icke-mantlad kabel har inte samma extra mekaniska skydd som en mantlad konstruktion. Den bör därför endast installeras i applikationer och platser där den valda kabeltypen är tillåten och tillräckligt skydd tillhandahålls vid behov.

Korrekt routing

Kabeldragning bör undvika vassa kanter, överdriven böjning, rörliga komponenter, överdrivna värmekällor och andra förhållanden som kan skada isoleringen. Inuti elskåp bör ledare vara anordnade på ett sätt som förhindrar onödig mekanisk påfrestning.

Lämplig uppsägning

Anslutningar, kontakter, hylsor och andra anslutningskomponenter bör vara kompatibla med ledarens typ och tvärsnitt. Dålig avslutning kan öka kontaktmotståndet och skapa lokal uppvärmning.

Överväg kabelgruppering

När flera belastade ledare installeras tillsammans kan värmeavledningen minska och den tillåtna strömmen kan behöva justeras. Installationsförhållanden och gällande föreskrifter bör därför beaktas vid bestämning av strömförande kapacitet.

Hur påverkar temperaturen kabelval?

Omgivningstemperatur

Omgivningstemperaturen påverkar en elektrisk kabels termiska prestanda. En kabel installerad inuti ett hett styrskåp kan fungera under andra förhållanden än samma kabel installerad i en svalare miljö.

Kabelns specificerade driftstemperaturområde ska jämföras med de faktiska installationsförhållandena.

Ledarens arbetstemperatur

Den aktuella produktspecifikationen ger ett driftstemperaturområde på -30°C till +90°C. Den tillåtna ström- och faktiska temperaturökningen beror fortfarande på installationsmetoden och relevanta elektriska krav.

Kortsiktiga temperaturförhållanden

Produktspecifikationen anger en kortvarig temperaturkapacitet på upp till +250°C. Denna parameter ska inte tolkas som en kontinuerlig drifttemperatur och måste utvärderas enligt tillämplig kabelstandard och specifika driftsförhållanden.

Varför är europeiska standarder viktiga för kabelanskaffning?

Standardiserade produktkrav

Europeiska kabelstandarder fastställer krav relaterade till ledarkonstruktion, elektriska egenskaper, isolering, dimensioner och testning. Att använda en kabel som är designad kring tillämplig standard kan förenkla produktvalet för projekt som betjänar europeiska marknader.

Projektdokumentation

Industriella projekt och tillverkare av elutrustning kan behöva teknisk dokumentation för att visa att utvalda komponenter motsvarar specificerade standarder och marknadskrav.

LINSHENG identifierar EN 60228 och HD 21.13 som tillämpliga standarder för sin EU-standard en-kärna kabelserie, medan CE, RoHS och REACH överensstämmelse kan levereras enligt kundens och marknadens krav.

Marknadsspecifika krav gäller fortfarande

En kabel enligt EU-standard bör inte automatiskt antas vara lämplig för varje installation i alla europeiska länder. Nationella ledningsföreskrifter, installationsmetoder, brandkrav, miljöförhållanden och projektspecifikationer måste också ses över innan upphandling.

Hur ska köpare jämföra olika kabelleverantörer?

Vilka kvalitetstester är viktiga för enkärniga kablar?

Ledarmotståndstestning

Ledarresistanstestning hjälper till att verifiera om ledaren uppfyller de specificerade elektriska egenskaperna. Konsekvent motstånd är viktigt för stabil strömöverföring och förutsägbar prestanda vid spänningsfall.

Drag- och töjningsprovning

Mekanisk testning kan användas för att utvärdera ledare och isoleringsegenskaper. Draghållfasthets- och töjningsmätningar ger information om hur material reagerar på mekanisk påkänning.

Inspektion av isolering

Isoleringen bör kontrolleras för defekter som kan påverka elsäkerheten. Inspektion kan innefatta dimensionskontroller, utseendeinspektion och elektriska tester enligt tillämplig produktstandard.

Utseendeinspektion

Visuell inspektion hjälper till att identifiera ytdefekter, dimensionella inkonsekvenser, utskriftsproblem eller andra tillverkningsfel innan kabeln packas och skickas.

Hur kan LINSHENG stödja tillverkare av elektrisk utrustning?

Flera ledarstorlekar

LINSHENGtillhandahåller en rad ledartvärsnitt från 1,5 mm² till 25 mm², vilket gör att utrustningstillverkare, elentreprenörer och distributörer kan välja olika storlekar enligt projektkrav.

OEM-orienterad leverans

Tillverkare av elektrisk utrustning kan kräva specifika ledarkonstruktioner, isoleringsmaterial, färger, förpackningar, märkning och teknisk dokumentation. Anpassade kabelkonfigurationer kan utvärderas enligt projektets krav.

Tillämpningar inom flera branscher

DeEU-standard enkelkärna, icke-mantlade kablarkan övervägas för kopplingsskåp, fördelningscentraler, industriell automationsutrustning, maskinledningar och lämpliga elinstallationer för bostäder eller kommersiella ändamål.
